Digital仿真软件入门
构建电路及仿真
第一次启动Digital仿真软件时，会自动弹出一个使用指南，引导用户一步步熟悉Digital仿真软件的基本操作。 如果没有自动弹出，可从菜单项“View/视图 ➤ Start Tutorial/使用指南”调出。 请跟随使用指南完成所有的操作。
| 帮助文档的“1.2 First Steps/起步”包含了该使用指南的更详细图文。 |
完成该教程后，应能回答下列问题：
-
如何放置组件？如何命名组件？
-
如何用导线连接组件？
-
构建电路后，如何启动仿真？
-
仿真时导线的亮绿色和深绿色分别表示什么状态？
| 必须使导线的端点连接到组件的端口（红点或蓝点），才能将导线与组件相连。 如果一条导线的中间经过（覆盖）了组件的端口，虽然视觉上相连，但电气上该组件和导线并未连接。 |
软件设置
点击菜单项“Edit/编辑 ➤ Settings/设置”，Settings/设置对话框中的常用设置如下。
-
Use IEEE 91-1984 shapes / 使用IEEE 91-1984外观
该选项决定使用哪种逻辑元件的图形符号。软件默认使用IEEE图形符号，如果不勾选则使用IEC 60617-12标准规定的图形符号。 可根据自己的习惯决定使用哪种风格的逻辑门形状。 由于我国推荐性国家标准GB/T 4728.12采用了IEC的标准，故建议不勾选此选项。
-
“Language/语言”下拉列表
选择界面语言，默认Engilsh，可选择简体中文。
-
Component tree view is visible at startup / 应用启动时显示组件树
若勾选，则在窗口左边栏显示组件树。该选项在下次软件启动后生效。
-
Show Grid / 显示栅格
是否在窗口中显示栅格圆点。
-
Show the number of wires on a bus / 在总线上显示导线数
当导线的位宽大于1时，是否在导线上标注位数。
常用编辑操作
数据位宽
“数据位数”属性

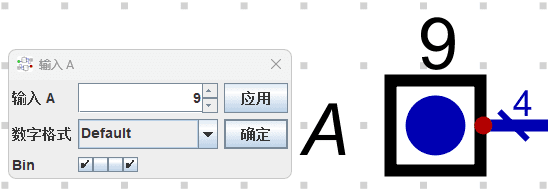

每个组件都有一些可以设置的属性，可以通过在组件上点击鼠标右键打开属性窗口。在前面的构建电路及仿真操作中，已经通过属性窗口设置了引脚组件的标签。现在将所有组件的位宽（属性窗口中的“Data Bits / 数据位数”）设置为4位，使电路成为同时处理4位数据的异或门。
| 可以框选多个组件，批量修改多个组件的数据位宽。 |
仿真结果记录及导出
仿真状态下点击菜单项“Simulation/仿真 ➤ Show measurement value table / 显示测量图”，然后在打开的测量图窗口中点击菜单“View/视图 ➤ Show table/显示表格”，打开测试数据表格的记录窗口。之后每当改变输入引脚的数据，图表中随之增加一步输入、输出数据的记录，如图 2所示。
当完成需要的验证后，点击图表窗口的菜单项“File/文件 ➤ Save Data / 保存数据”，窗口中记录的数据将被保存为CSV文件。 该文件可通过WPS等办公软件打开，用于实验报告的实验结果分析。
| 只有已命名的引脚（设置了“Label/标签”属性）才会出现在图表窗口。 |
导出电路图
Digital仿真软件可以将电路导出为图片，用于实验报告。在导出之前，需要在电路图上添加电路名称和学号、姓名。
点击菜单项“Components/组件 ➤ Misc./其他 ➤ Decoration ➤ Text”，添加一个Text组件，右键点击该组件可以输入一些文本，这里输入自己的学号和姓名，学号、姓名各占一行。
点击菜单项“Components/组件 ➤ Misc./其他 ➤ Decoration ➤ Rectangle/矩形”，添加一个矩形虚线框，调整矩形框的大小使其将学号、姓名包含其中。右键点击该组件，在“Label/标签”属性中输入电路名称。
最后点击菜单项“File/文件 ➤ Export/导出 ➤ Export PNG / 导出PNG”。
| 如果希望导出的电路图标注了导线的宽度，如图 1所示，可启动仿真并随即结束仿真，之后再导出电路图。 |
