多路选择器实验

实验目的

  1. 熟悉Digital仿真软件的仿真流程。

  2. 掌握多路选择器的功能特性。

实验概述

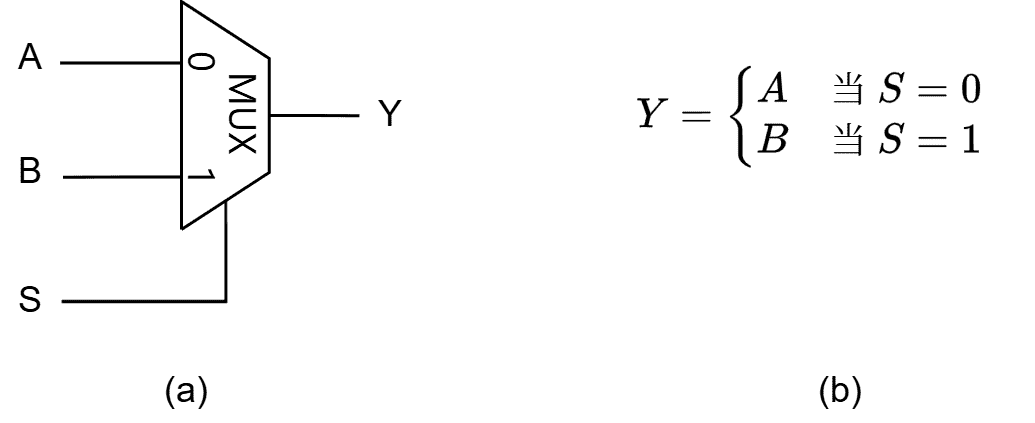

多路选择器（简称多路器）是一种常用的组合逻辑电路模块，可从多个输入中选择一个输出，在数字电路中有着非常广泛的应用。 本课程后面的寄存器堆实验、算术逻辑单元实验、数据通路实验等实验中都会用到多路器。

实验任务

  1. 参照第一章Digital仿真软件使用指南的“新手入门”，熟悉Digital仿真软件的基本操作。

  2. 使用多路选择器组件设计2选1多路器的功能验证电路图，要求数据位宽为4位，如图 1所示。 多路器组件位于菜单项“Components/组件 ➤ Plexer/复用器 ➤ Multiplexer/复用器”。

    bl mux

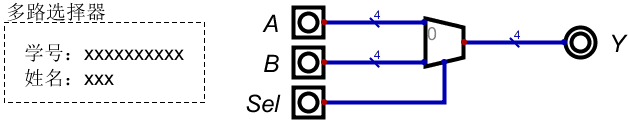

    图 1. 多路选择器的实验电路图

    如果需要设计一个4选1多路器，应该如何设置多路器组件的“选择位”属性？

  3. 通过仿真验证其功能，导出仿真数据为CSV文件。

  4. 实验结果分析

    • 对仿真数据进行分析并得出结论。

    • 概括多路选择器的功能。
